4033AC-LN15

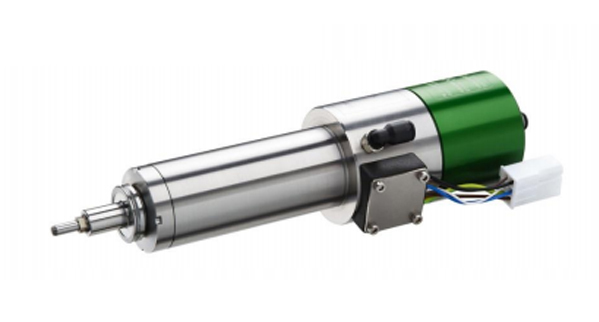

4033AC-ESD 4033AC-ESD-LN15 高速主轴采用三相异步高速电机,具有大功率,高转速,体积小,重量轻,自动换刀等优点,可应用于PCB分板机,钻, 铣, 磨切削等高速精密加工。

4033AC-LN15 电主轴技术参数

外壳夹装尺寸:33 mm
马达类型:3相异步高速电机
转速范围:6.000 – 80.000 min-1
额定电压:max. 60 V
电流:max. 8 A
扭矩:max. 8,4 Ncm
频率:100 - 1.333 Hz
功率:max. 500 W
重量:1,0 kg
轴承:3 x陶瓷轴承, 油脂润滑
防护等级:IP 55/57 (加密封气)
电机保护:KTY
锥面跳动:≤ 1 μm
刀具夹持范围: Ø 4,0 mm
换刀方式:压缩气 5 - 6 bar (管内经 Ø 4 mm)
冷却系统:外夹具冷却
防水防尘措施 :密封气 27 Nl/min (管内经 Ø 4 mm)
外壳材料:不锈钢
推荐变频器:e@syDrive® 4310(IP00)*, 4320(IP00)*,TV4503*,TV4504,TV4506,4624*,4625,4626
特性:利用 6 bar 压缩气进行锥面清洁

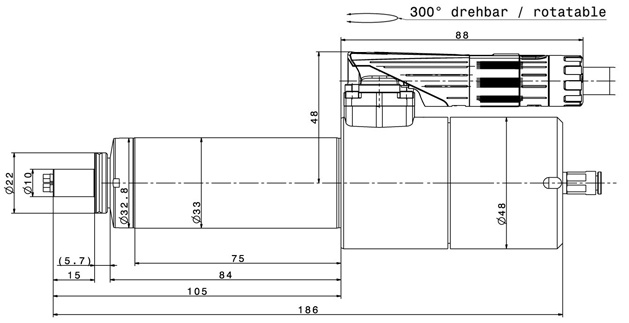

4033AC-LN15 电主轴尺寸
